Общие методы соединения чистых трубопроводов и арматуры

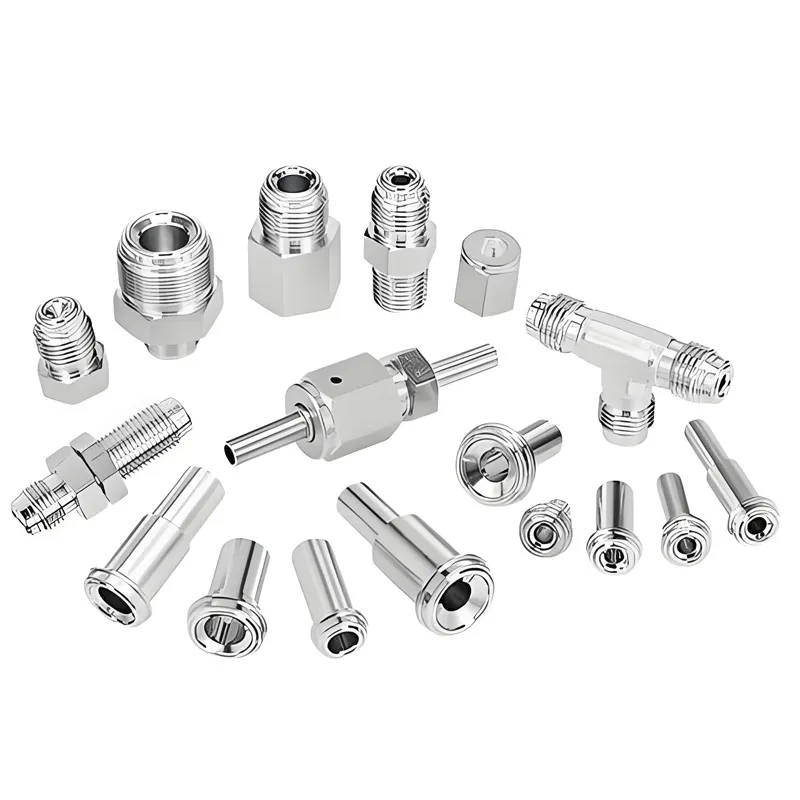

В современную эпоху быстрого развития науки и техники многие отрасли предъявляют все более жесткие требования к чистоте производственной среды и высокой чистоте транспортировки жидкости. Наличие чистых трубопроводных фитингов обеспечивает подачу высококачественных материалов в различные технологические звенья. Чтобы гарантировать, что в процессе транспортировки не возникают помех и загрязнения, чистота трубопроводных фитингов особенно важна. Резьба NPT, резьбовое соединение карты и плоское соединение видеомагнитофона являются распространенными способами герметичного соединения в промышленных трубопроводных системах, их структура, принцип герметизации и применимые сценарии значительно различаются. Ниже приводится подробное сравнение технических характеристик и сферы применения:

Сравнение конструкции и принципа уплотнения

1. Резьба NPT (National Pipe Thread, коническая резьба американского стандарта)

Особенности конструкции

Резьба имеет коническую форму (конус 1:16), профиль резьбы 60° и делится на герметичный (NPT) и негерметичный (NPTF) тип. При соединении уплотнение достигается путем экструзионной деформации конуса резьбы, которая обычно используется в сочетании с герметиком (таким как сырая лента, резьбовый клей).

Принцип герметизации

Опираясь на коническую посадку самой резьбы, в сочетании с уплотнительным материалом для заполнения зазора резьбы, образуется двойное уплотнение механической экструзии и заполнения материала.

2. Резьбовое соединение карточки (соединение карточки, Compression Fitting)

Особенности конструкции

Состоит из корпуса соединения, втулки карты (металлического кольца) и гайки. Втулка имеет форму лезвия. При монтаже втулка выжимается гайкой, чтобы встраиваться в наружную стенку трубопровода, чтобы образовать уплотнение.

Принцип герметизации

Резающая кромка гильзы врезана в поверхность трубы для образования радиального экструзионного уплотнения, в то же время задний конец гильзы деформируется близко к внутренней стенке соединения, чтобы предотвратить осевую утечку.

3. Плоскостное соединение видеомагнитофона (Vacuum Coupling Retainer)

Особенности конструкции

Используется плоское уплотнение металл-металл и состоит из двух точно обработанных фланцев (с боссами), металлических прокладок (таких как медь, никель) и крепежных элементов. Шероховатость поверхности фланца чрезвычайно низкая (Ra ≤ 1 мкм), прокладка деформируется и заполняет зазор после сжатия.

Принцип герметизации

Посредством высокоточной плоской экструзии металлической прокладки образуется уплотнение молекулярного уровня, подходящее для сверхвысокого вакуума (UHV) и среды высокой чистоты.

Подробное описание сферы применения

1. Резьба NPT: «экономичный вариант» для универсальных промышленных сценариев

область применения

гражданских зданий (водопроводные, газопроводные трубы);

Нефтегазопроводы (транспортировка среднего и низкого давления);

обычное химическое оборудование (среды не высокой чистоты);

Сельскохозяйственные ирригационные, противопожарные системы.

Преимущества: зрелый стандарт, низкая стоимость, легкая установка, не требует высоких требований к точности установки.

Ограничения: надежность уплотнения зависит от ручной работы и не подходит для высоковакуумных, высокочистых или высокотоксичных сред.

2. Резьбовое соединение карты: «гибкое решение» для гидравлических и приборных систем

область применения

Гидравлическая система (например, строительная техника, масляная цепь станка);

линии пневматического управления (оборудование автоматизации);

лабораторные аналитические приборы (газопроводы);

Быстрое подключение небольших устройств (например, портативных счетчиков).

Преимущества: не требуется сварка, может быть быстро установлена, подходит для тонкостенных труб, лучшая устойчивость к вибрации.

Ограничения: высокие требования к чистоте поверхности трубопровода, при высоком давлении может возникнуть усталостная утечка гильзы.

3. Плоское соединение видеомагнитофона: « Топ-решение » для сценариев высокого вакуума и высокой чистоты

область применения

производство полупроводников (травление вафель, трубопроводы высокочистого газа оборудования для осаждения);

Вакуумное покрытие (например, OLED-экран, производство солнечных батарей);

аэрокосмическая промышленность (трубопроводы ракетного топлива, герметизация вакуумных камер);

эксперименты по ядерной физике (вакуумная система ускорителя частиц);

Медицинское оборудование (сверхвысоковакуумные компоненты для аппаратов ЯМР).

Преимущества: экстремальные характеристики герметизации, устойчивость к экстремальным температурам и агрессивным средам, подходит для высоких требований к

Ограничения: чрезвычайно высокая стоимость (высокие требования к точности обработки фланцев и прокладок), процесс монтажа требует строгой безпылевой работы.

Резюме: Как выбрать подходящий способ подключения?

Если вы стремитесь к экономии и универсальности, выберите резьбу NPT, которая подходит для систем среднего и низкого давления для обычных сред, таких как вода, газ и нефть.

Если требуется гибкая установка и резьбовое соединение устойчивой к вибрации рукава выбора карт, он подходит для гидравлического давления, приборов и других сценариев, которые требуют частого демонтажа.

Если требуется высокая герметичность и высокая чистота, выберите плоское соединение видеомагнитофона, которое подходит только для высокотехнологичных областей, таких как полупроводники и вакуум.

В практическом применении необходимо учитывать характеристики среды (например, коррозионность, чистоту), рабочее давление, температуру и затраты на монтаж и обслуживание, при необходимости следует обратиться к отраслевым стандартам.
